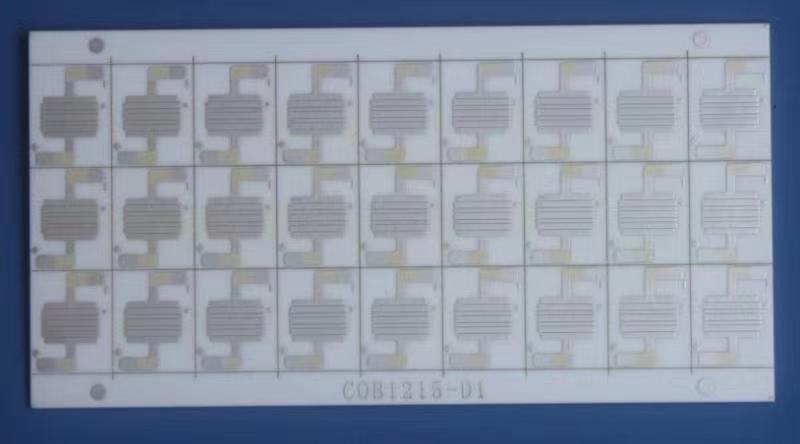

陶瓷基板

陶瓷基板是指铜箔在高温下直接键合到氧化铝(Al2O3)或氮化铝(AlN)陶瓷基片表面( 单面或双面)上的特殊工艺板。所制成的超薄复合基板具有优良电绝缘性能，高导热特性，优异的软钎焊性和高的附着强度，并可像PCB板一样能刻蚀出各种图形，具有很大的载流能力。因此，陶瓷基板已成为大功率电力电子电路结构技术和互连技术的基础材料。

特点：

◆机械应力强，形状稳定；高强度、高导热率、高绝缘性；结合力强，防腐蚀。

◆ 极好的热循环性能，循环次数达5万次，可靠性高。

◆与PCB板(或IMS基片)一样可刻蚀出各种图形的结构；无污染、无公害。

◆使用温度宽-55℃～850℃；热膨胀系数接近硅，简化功率模块的生产工艺。

（1）机械性质

有足够高的机械强度，除搭载元件外，也能作为支持构件使用；加工性好，尺寸精度高；容易实现多层化；

表面光滑，无翘曲、弯曲、微裂纹等。

（2）电学性质

绝缘电阻及绝缘破坏电压高；

介电常数低；

介电损耗小；

在温度高、湿度大的条件下性能稳定，确保可靠性。

（3）热学性质

热导率高；

热膨胀系数与相关材料匹配（特别是与Si的热膨胀系数要匹配）；

耐热性优良。

（4）其它性质

化学稳定性好；容易金属化，电路图形与其附着力强；

无吸湿性；耐油、耐化学药品；a射线放出量小；

所采用的物质无公害、无毒性；在使用温度范围 内晶体结构不变化；

原材料丰富；技术成熟；制造容易；价格低。
